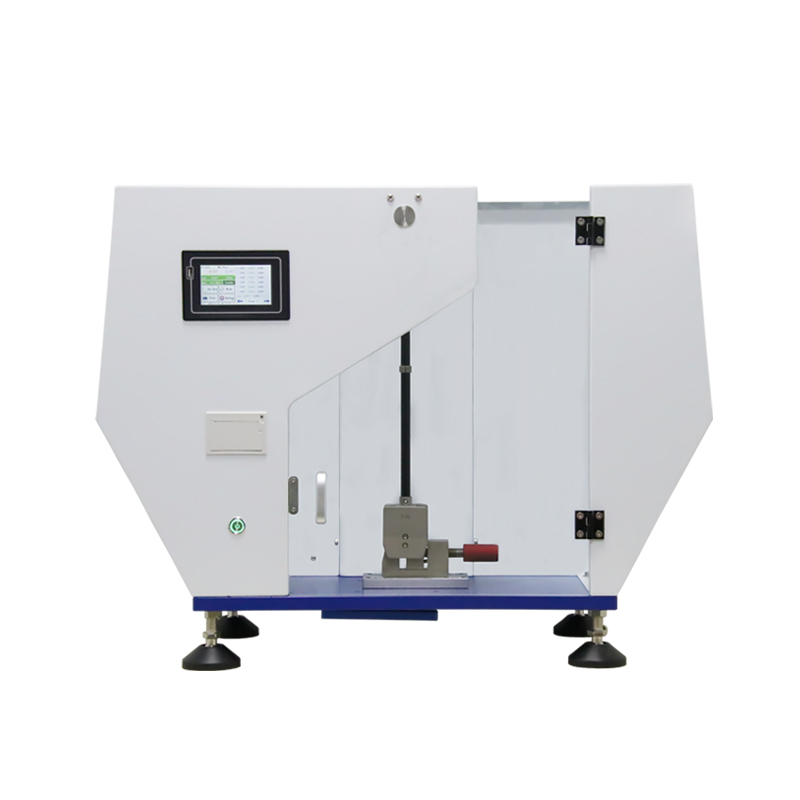

悬臂梁冲击试验机适用于对塑料、尼龙、橡胶、玻璃钢、复合塑料管材、电气缘材料等非属材料在动负荷下抵抗冲击性能进行检验的检测仪器。该机采用单片机冲击试验过程控制,数据处理,数据打印。试验结果数据自动处理,自动计算每次冲击能量和平均冲击能量并可打印试验报告,同时采用高精度光学编码器进行测角,使得该机具有高的测量精度。
悬臂梁冲击试验机产品特点:
电子式冲击试验机采用圆光栅测角技术,具有精度高、稳定性好和测量范围大等特点,数字化测量冲击强度、预仰角、升角、及平均值,能量损失自动修正,打印试验报告等功能。采用新型材料碳钎维制作摆臂,强度高于钢材,重量轻于铝材。
悬臂梁冲击试验机主要参数特点:
冲击速度3.5m/s
摆锤能量1J、2.75J、5.5J
摆锤力距
1J PL=0.5155N.m
2.75J PL=1.4177N.m
5.5J Pd5.5=2.8355N.m
摆锤扬角150°
摆锤中心至冲击刀刃距离335mm
冲击刀刃至钳口上平面距离22mm
刀刃圆角半径R=0.8mm
试样类型符合GB1843、ISO180 和JB/T8761的标准的要求
依据标准:
符合ISO179—92、GB1043—93 标准
ISO180—1992《塑料—硬质材料悬臂梁冲击强度的测定》
GB/T1843—1996《硬质塑料悬臂梁冲击试验方法》
JB/T8761—1998《塑料悬臂梁冲击试验机》
规格参数:
型号 | WP-1843-5.5D | WP-1843-22D |
冲击速度 | 3.5m/s | |
摆锤能量 | 1J、2.75J、5.5J | 11J、22J |
摆锤力距 | 1J PL=0.5155N.m 2.75J PL=1.4177N.m 5.5J Pd5.5=2.8355N.m | 11J Pd11=5.6711N.m 22J Pd22=11.3419N.m |
摆锤扬角 | 150° | |
摆锤中心至冲击刀刃距离 | 335mm | |
冲击刀刃至钳口上平面距离 | 22mm | |
刀刃圆角半径 | R=0.8mm |
试样类型符合GB1843、ISO180 和JB/T8761的标准的要求。
标准配置:
类 目 | 名 称 | 数量 | 单位 | 备注 |
主 机 | 冲击试验机 | 1 | 台 | |
附 件 箱
| 1J冲击摆 | 1 | 个 | |
2.75J冲击砝码 | 1 | 对 | ||
5.5J冲击砝码 | 1 | 对 | ||
对中样板 | 1 | 件 | ||
扳手 | 1 | 套 |
