适用标准:
GB/T 2611-2007《试验机通用技术要求》
JB/T 7406.1-1994《试验机术语材料试验机》
GB/T 16491-2008 《电子式万能试验机》
GB/T 16825.1-2008 《静力单轴试验机的检验 第1部分:拉力和(或) 压力试验机测力系统的检验与校准》
GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》
JJG 139-1999 《拉力、压力和万能材料试验机》
JB/T 6146-2007 《引伸计技术条件》
JB/T 6147-2007《试验机包装、包装标志、储运技术要求》
GB/T 228.1-2010 《金属材料 拉伸试验 第1部分:室温试验方法》
GB/T 7314-2005 《金属材料室温压缩试验方法》
GB/T 232-2010 《金属材料 弯曲试验方法》
其它非金属测试标准

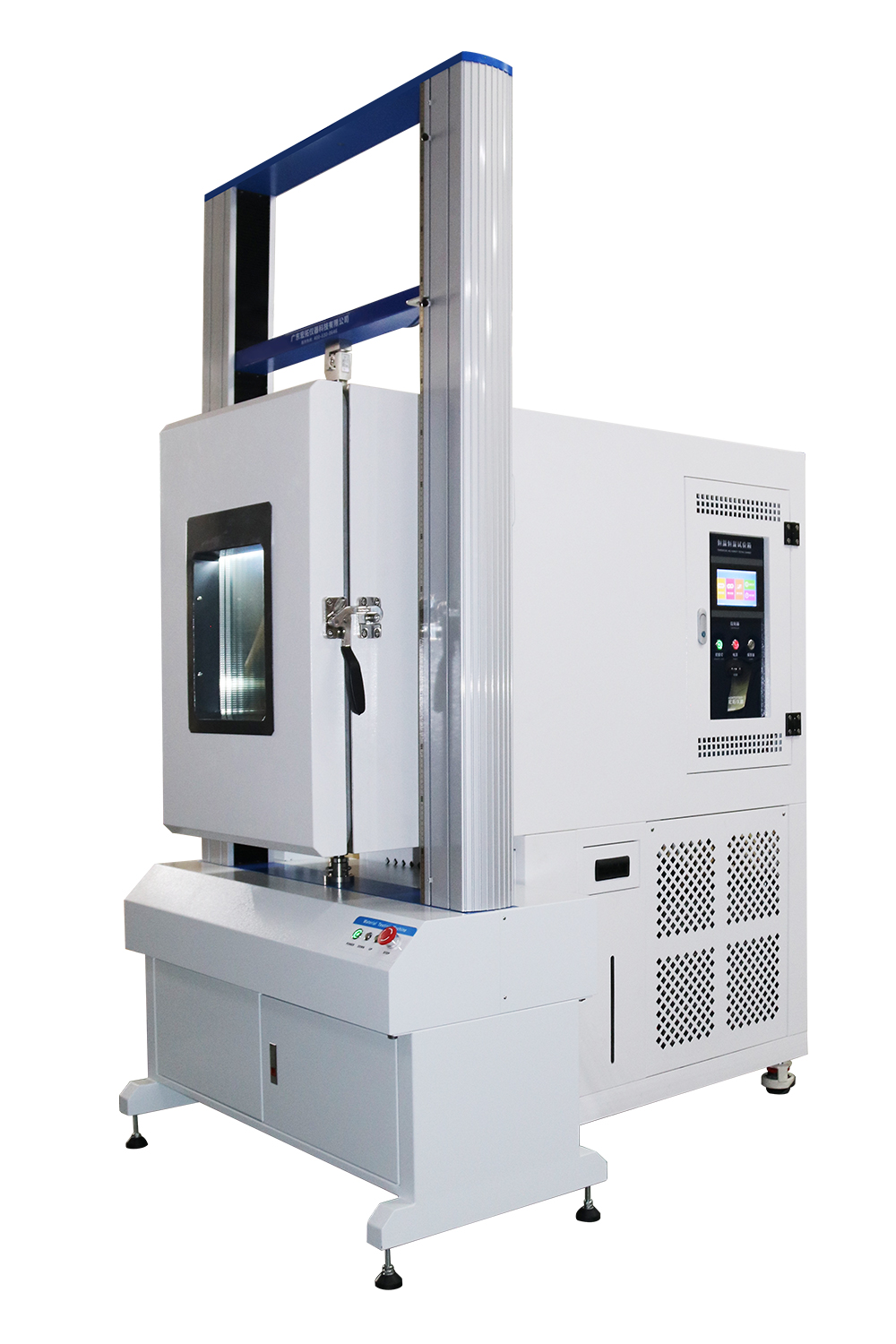

采用调速精度高、性能稳定的日本松下数字式交流伺服调速系统和伺服电机作为驱动系统,特别设计的同步齿型带减速系统和滚珠丝杠副带动试验机的移动横梁运动。以Windows为操作平台的基于数据库技术的控制与数据处理软件,实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示,所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成,具有良好的人机界面,操作方便。
独立式双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定,无任何模拟调节环节,控制电路高度集成化,完全取消了电位器等机械调整器件,结构简单,性能可靠。保证了该机可以实现试验力、试样变形和横梁位移等参量的闭环控制,可实现恒力、恒位移、恒应变、等速率载荷循环、等速率变形循环等试验。
用户可以使用PC机专家系统自主设置恒应力、恒应变、恒位移等控制模式,各种控制模式之间可以平滑无扰切换。可实现符合GB、ISO、JIS、ASTM、DIN等多种标准的数据处理,特别是具有良好的扩展性,处理结果可以以ASCII码的形式进行磁盘存储,为试验数据的再分析、数据库管理、网络传输等后处理提供了方便。
该系列电子式万能试验机功能强大、用途广泛。可用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂、抽出、环刚度等力学性能指标的测试,适用于金属丝、金属箔、金属板材和金属棒材等金属材料以及塑料管材、塑料型材、防水卷材、土工布、电线电缆、纺织品、纤维、橡胶、陶瓷、混凝土、胶粘剂、食品和医药包装、薄膜、木材、纸张等非金属材料的力学试验,可广泛应用于机械制造、车辆制造、航空航天、石油化工、电线电缆、造纸、纺织、建工建材等制造企业,用于质量监督检验部门、科研院所等研究部门,以及大中专院校进行教学与演示。
对非金属材料试验,大的试验空间、宽的速度范围、多样的附具配置,可以满足各种非金属材料的测试需要。多种备选的试验附具和试验标准,可以满足不同材料的试验,达到一机多用的效果。
u结构与材质
主要配置
设备名称 | 高低温试验箱 | ||
主要 配置 情况 | 箱体 | 结构形式 | 一体式,试验箱体与控制器、制冷机组分别安装。 |
外壳材质 | 不锈钢板SUS304 1.0mm | ||
工作室材质 | 不锈钢板SUS304 1.0mm | ||
保温材料 | 硬质聚氨脂发泡,保温层厚度80mm | ||
测试孔 | 箱体上下中心开有Φ80*2 | ||
导轨架 | 高低温箱用导轨架 | 根据主设备定制尺寸 | |

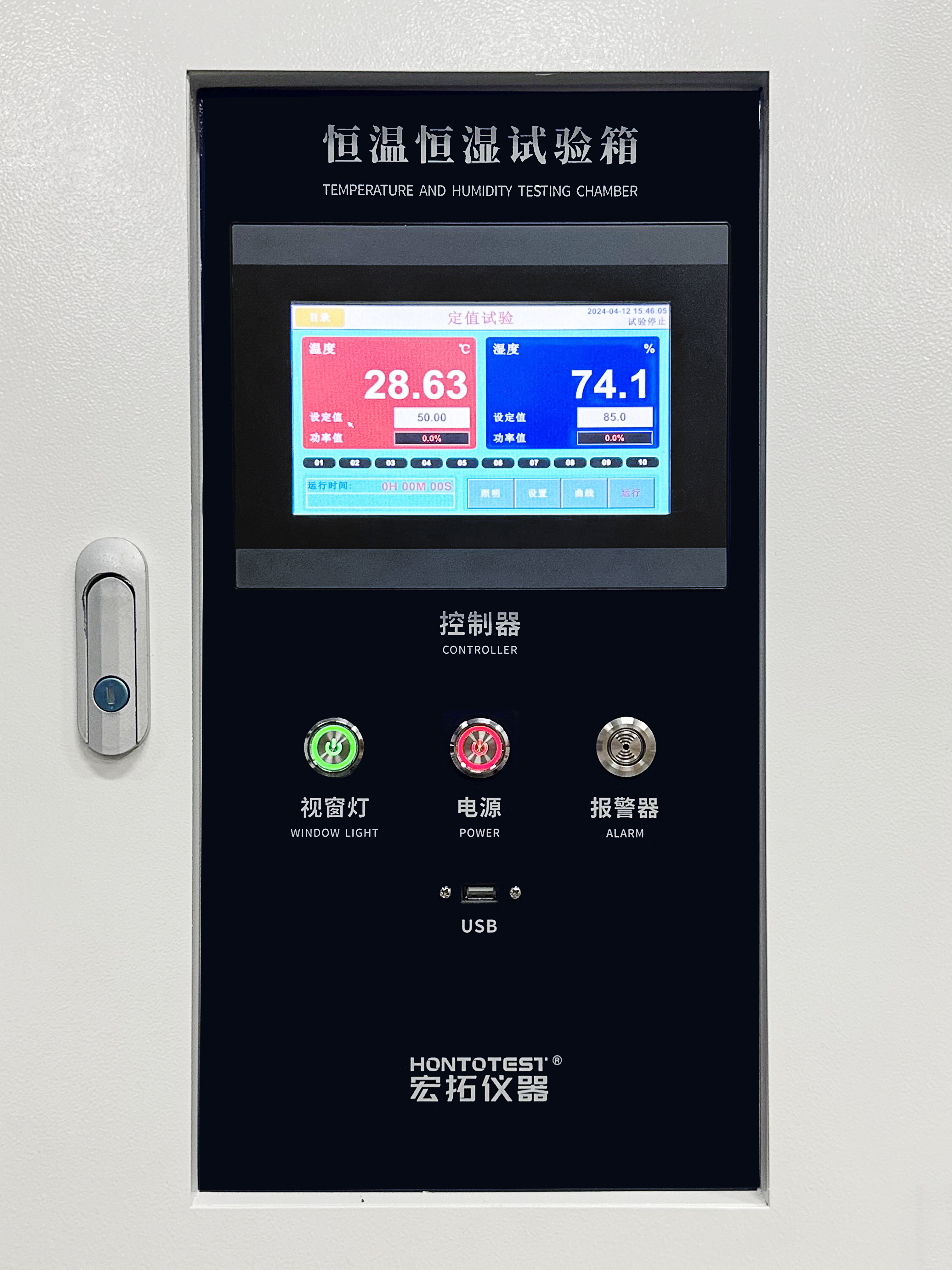

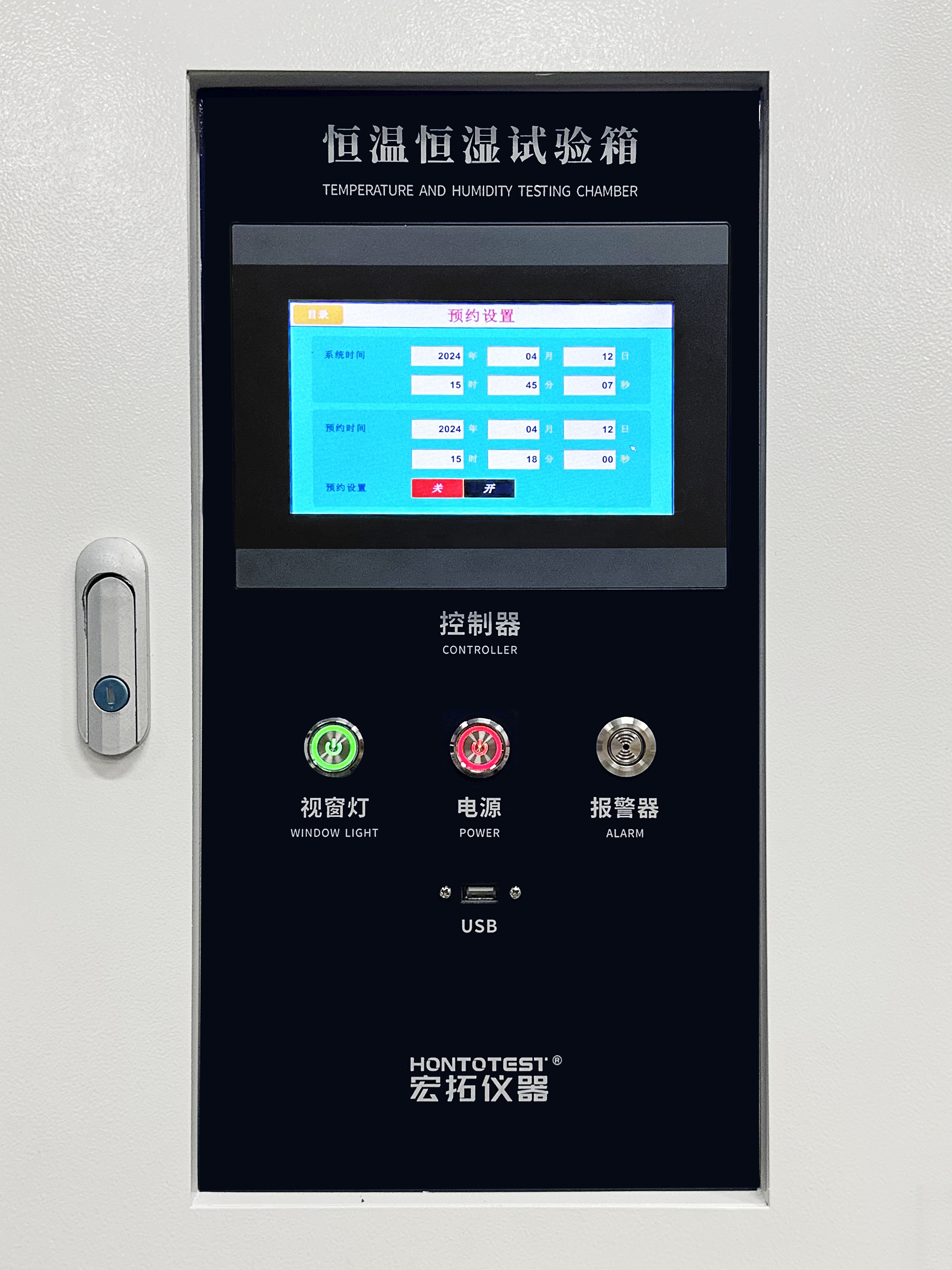

控制系统 | 温度控制仪 | 单点温度控制器 | |
温度控制性能 | 温度分辨率:±0.1℃; | ||
温度传感器 | A级高精度工业铂金热电阻PT100 | ||
运行方式 | 恒定(定点). | ||
主要执行电器 | 施耐德交流接触器、热继电器;小型继电器 ;变压器;固态继电器等; | ||
压缩机制冷系统 | 压缩机 | 制冷压缩机 | |
电磁阀 | 日本“鹭宫”原装进口 | ||
干燥过虑器 | 丹麦“丹弗斯”原装进口 | ||
铜管 | 优质无氧铜管、充氮焊接 | ||
能量调节膨胀阀 | 丹麦“丹弗斯”原装进口 | ||
蒸发器 | 自行设计国产优质高效翅片式 | ||
冷却方式 | 风冷; | ||
安装特点 | A、整个制冷系统均充氮保压2.2Mpa检漏测试; B、加温、降温系统完全独立 C、配有本公司特点,高温制冷机回气冷却系统; D、所有制冷系统动作程序,完全由仪表进行自动控制。 | ||
加热系统 | 控温元件 | 固态继电器 | |
加热方式 | 优质镍铬合金丝电加热器 | ||
鼓风系统 | 循环系统 | 风扇强制对流方式 | |
电机 | 加长不锈钢轴电机 | ||
风叶 | 离心风叶 | ||
减振措施 | 压缩机 | 特种橡胶减振 | |
安全装置 | 安全报警动作 | 声、光报警提示 | |
试验箱结构件 | 接地保护 | ||
试验箱工作室 | 独立的超温保护系统 | ||
压缩机 | 超压保护/超温保护/过载保护 | ||
电源 | 过流/漏电保护 | ||
随机配件 | 电源线1条; | ||
随机文件 | 保修卡/合格证 /使用说明书。 |
n主要特点
项 目 | 说 明 |
空气 调节 方式 | 强制通风内循环,平衡调温法(BTCH),该方法在制冷系统连续工作的情况下, 中央控制系统根据所采集到的箱内温湿度信号进行放大、模/数转换、 非线性校正后与温湿度的设定值(目标值)进行比较,得出的偏差信号经PID运算, 输出调节信号,自动控制加热器的输出功率,最终使箱内的温度达到一种动态平衡。 |
空气 循环 装置 | 空气循环装置:内置空调间、循环风道及长轴离心式通风机, 使用高效的制冷机和能量调节系统, 通过高效通风机进行有效的热交换,达到实现温度变化之目的。 通过改善空气的鼓风气流,提高了空气流量及加热器表面与空气的热交换能力, 通过出风孔口的调节,从而大幅改善了试验箱的温度均匀性; |
加热 方式 | 优质镍铬合金电加热器; |
冷却 方式 | 多级膜片式空气热交换器; |
u制冷系统
项 目 | 说 明 |
制冷压缩机 | 采用“法国泰康”压缩机构成制冷系统,与同类型制冷压缩机比较, 该型号压缩机制冷量大、噪音小、能耗低、效率高。 能够长期、稳定、可靠的运行。大大降低了用户的使用费用, 有利于降低设备的噪声,延长设备的使用寿命,提高设备使用的经济性。 |
制冷工作原理 | 高低制冷循环均采用逆卡若循环,该循环由一个等温过程和一个绝热过程组成, 其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了功使排气温度升高, 之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。 后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。 最后制冷剂通过蒸发器等温地从温度较高的物体吸热, 使被冷却物体温度降低。此循环周而复始从而达到降温之目的。 |
制冷蒸发器 | 单面焊,冷扩; |
冷却方式 | 风冷式。 |
主要 制冷配件 | 压缩机、电磁阀、过滤器等 |
制冷剂 | 采用环保制冷剂R404A 其臭氧耗损系数ODP值为0。 |
u安全保护
本试验箱满足国家电工安全标准,布线规范,各接线端口均有明确标注,无裸露;
工作室与各电源绝对绝缘,安全可靠;
完善的安全保护功能(如下);
A、可靠的接地保护装置
B、整机电源漏电/断路/缺相/过压/欠压保护
C、工作室超温保护
D、制冷压缩机超压保护
E、制冷压缩机过载保护
u设备使用条件
项 目 | 说 明 |
电 压 | 单相线制 220VAC±10%; |
环境温度 | 5~35℃ |
环境湿度 | ≯85%R.H; |
大气压 | 86~106Kpa; |
环境条件 | 设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、 无阳光直接照射或其它热源直接辐射 |
设备水平放置通风良好的试验室内,周围应留有充足的空间供操作及维护之用。 |
技术参数:
品牌 | Vabotes华铂仪器 | |||||
型号 | HT-140SC | |||||
细分型号 | -005 | -05 | -5 | |||
容量 | KN | 0.05 | 0.5 | 5 | ||
KG | 5 | 50 | 500 | |||
lb | 11 | 110 | 1102 | |||
传感器 | 德国HBM | |||||
伺服电机 | 日本松下 | |||||
单位切换 | G、Kg、lb、N、KN | |||||
位移单位切换 | Inch cm mm | |||||
试验机级别 | 0.5级 | |||||
有效测力范围 | 0.2%~100%FS | |||||
力值精度 | 示值的±0.5%以内 | |||||
力值分解度 | 1/500000 | |||||
位移分解度 | ≤0.05μm | |||||
位移精度 | 示值的±0.5%以内 | |||||
变形测量范围 | 0.2%~100%FS | |||||
变形示值精度 | 示值的±0.5%以内 | |||||
大变形测量范围 | 1000mm(选购) | |||||
大变形分辨力 | 0.01mm(选购) | |||||
大变形示值误差极限 | 示值的±0.5%以内(选购) | |||||
最大试验速度 | 500mm/min;选购最大1000mm/min | |||||
最小试验速度 | 0.01mm/min | |||||
速度精度 | 示值的±0.5%以内 | |||||
横梁行程 测量高度 | 标准 | 无夹具试验行程:1330mm;有夹具试验行程:800mm | ||||
有效宽度 | 标准 | 750mm | ||||
夹具配置 | 薄膜拉伸夹具一套,180度剥离夹具一套。 | |||||
返回方式 | 手动或自动两种选择,试验结束后自动返回或手动返回初始位置 | |||||
停机方式 | 1、最大断裂值自动停机 2、上下限安全设定停机 | |||||
安全装置 | 1、机械行程开关保护 2、急停开关紧急制动 | |||||
超载保护 | 超过负荷100%,机器自动保护 | |||||
附件 | 电源线1条;测试软件程序1份;数据线1条;说明书1份;合格证1份 | |||||
选购配件 | 防飞溅装置(防护门);电脑;打印机;小变形金属引伸计,大变形引伸计 | |||||
电源电压 | 220V.AC/ 50HZ; (可依国别选择110V.AC/60HZ) | |||||
主机尺寸 / 重量 | 含底座机型:长L*宽W*高H:800mm*750mm*2100mm / 约205KG |
n高低温箱参数(压缩机制冷)

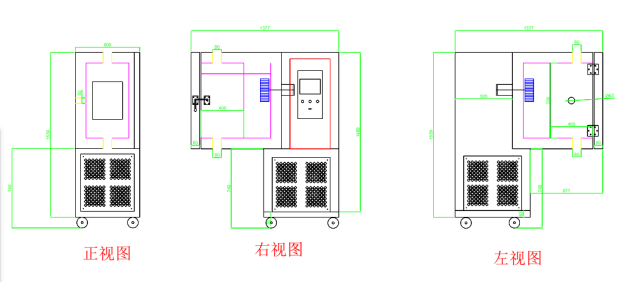

Ø工作室尺寸:400×400×700(mm)(D×W×H)尺寸可根据设备定制
Ø外形尺寸: 600×1380×1640(mm)(D×W×H)尺寸可根据设备定制
Ø温度范围: -40℃~+150℃
Ø温度变化: 升温: -40℃~+150℃ 1~3℃/MIN
Ø降温: 0℃~-40℃ 1℃/MIN
Ø控制精度: ≤±1℃
Ø温度波动度:≤2℃
Ø温度均匀度:≤2℃
Ø湿度范围:20%~98%R.H.
Ø湿度波动度:±3%R.H.
Ø箱体上下面对应Ф80*2
Ø降温方式:压缩机制冷
