摆管淋雨试验机适用于科研、产品开发和质量控制提供相应的环境模拟和加速试验。用来考核和确定电工、电子产品、户外照明、通讯产品、信号装置及汽车灯具等产品做防水性能测试及IP防水等级测试。在淋水试验后或在试验期间能否保证设备和元件良好的工作性能。
本试验机依照标准要求,采用人工模拟降雨环境来检验被测试品的防水能力,其具体要求和合格判定标准应按照GB4208-2008(IEC60529-2001)或产品相关的标准要求.
3、产品特点：
1)、试验系统结构设计合理、美观实用。
2)、该试验机主要功能元器件均采用品牌配置、技术原理可靠、噪音低、能耗低，其性能可替代国外同类产品。
3)、彩色触摸屏人机界面，可编程控制器，整机运行自动化控制。
4、依据标准：
依照GJB150、GB10485、GB4208-2008(等效采用IEC60529-2001)《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第二位特征数字为3和4(IPX3和IPX4)的淋雨试验。
5、技术参数：
1. 产品型号 | WP-RT500-IPX3/4 | WP-RT1000-IPX3/4 | |||||
2. 试样限制
| 本试验设备禁止：易燃、易爆、易挥发性物质试样的试验或储存 腐蚀性物质试样的试验或储存 生物试样的试验或储存 强电磁发射源试样的试验或储存 放射性物质试样的试验或储存 剧毒物质试样的试验或储存 试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放 射性物质的试样的试验或储存 | ||||||
3. 容积、尺寸和重量 | |||||||
3.1. 标称内容积 | 500L | 1000L | |||||
3.2. 测试区内箱尺寸 W*H*D（mm） | 800*800*800 | 1000*1000*1000 | |||||
3.3. 整机外型尺寸 | 1400*1710*940 | 1600*1910*1140 | |||||
3.4. 重 量 | ( 150)KG | ||||||
4. 性能参数 | |||||||
4.1. 测试环境条件 | 环境温度为+5~+28℃、相对湿度≤85% | ||||||
4.2. 测试方法 | GB4208、IEC60529、GJB150、GB10485 | ||||||
4.3. 淋雨原理 |
| ||||||
4.4. 试验台尺寸 | ￠500mm | ||||||
4.5. 试验台高度 | 400mm | ||||||
4.6. 试验台转速 | 1 ~5n/min可调 | ||||||
4.7. 试验台材质 | 优质304不锈钢网孔板 | ||||||
4.8 摆管半径 | 300mm | ||||||
4.9. 摆管摆幅 | 1-300°（可调）步进电机控制 | ||||||
4.10. 摆管材质 | 优质304不锈钢无缝管 | ||||||
4.11. 喷孔直径 | φ0.4mm，水流速度0.07L/min | ||||||
4.12. 孔径间距 | 50mm | ||||||
4.13. 淋雨水压 | 50~150kpa(可调) | ||||||
5.控制系统 | |||||||

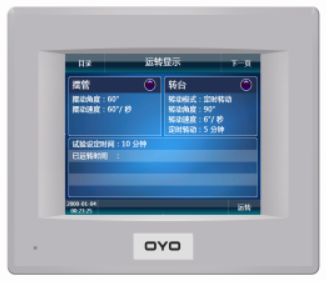

5.1. OYO微电脑控制器 | 1. 5.7英寸，640×480点阵，TFT彩色LCD显示器 2. 中英文菜单（可自由选择）触摸屏方式输入 3.故障报警及原因、处理提示功能 4.断电保护功能 5.日历定时功能 6.停电记忆功能 |
| |||||

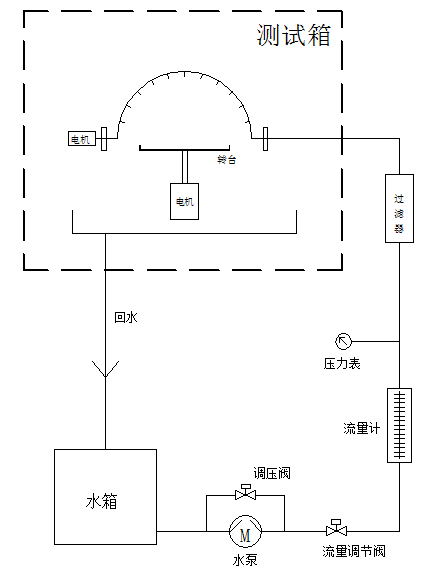

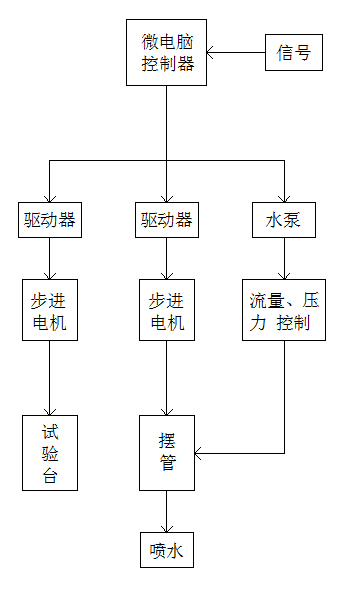

5.2 系统控制原理 | 1.高效离心式不锈钢水泵，低噪音、低能耗 2.微型流量计，直观显示喷水流量 3. 抗振压力表，系统压力参数一览无余 4.可调式泄压阀，预防异常高压 5.RO过滤器，拆装维护方便，防止喷水孔堵塞 6.增设流量控制阀，自由调节系统压力 7.控制器+驱动器+步进电机精确控制试验台转速 8. 控制器+驱动器+步进电机精确控制摆管角速度 9.多功能显示面板：电源、运行、急停指示灯、闪光蜂鸣器和讯控接口 |
| |||||
6. 结构特征 | |||

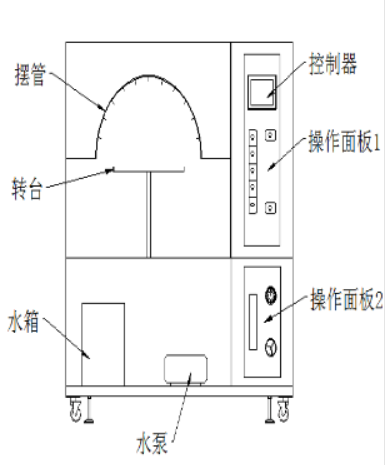

6.1箱体结构 | 测试区、仪表电控区、机房分区设计，模块化组合，满足测试及维护的人性化的操作, 箱体底部采用高品质可固定式PU活动轮，便于客户移动。 |
| |
6.2 箱体材质 | 1.外胆材料：优质彩钢板静电喷涂 2.内胆材料：优质耐热耐寒不锈钢板 | ||
6.3 测试箱门 | 单开铰门（面对箱体时，左铰链，右把手） 硅橡胶紧迫密封装置带有大型观察窗，并配有不锈钢雨刷 | ||
7. 安全保护装置 | 1. 预防异常高压保护 2. 角速度安全限制 3. 电机过热保护 4. 过载及短路保护 5. 总电源相序和缺相保护（三相式电源适用） | ||
8. 其他配置 | |||
8.1电源线缆 | AC220V电源：三芯（单相两线+保护地线）电缆1条（约4米长） | ||
8. 总电源开关 | NFB断路器， | ||
9. 运输 试验机为整体式，整体运输 | |||
9.1 尺寸 | 最大运输尺寸（不含包装）： “参见3.3外型尺寸” | ||
9.2 重量 | 最大运输重量（不含包装）： “参见3.4.重量” | ||
10. 使用条件 由用户保证下列各项条件 | |||
10.1环境条件 | 1.温度：5℃～28℃ 2.相对湿度：≤85% 3.气压：86kPa～106kPa | ||
10.2供电条件 | AC220V电源要求： 1.单相两线+保护地线 2.电压范围：AC（220±10）V 3.频率允许波动范围：（50±0.5）Hz 4.保护地线接地电阻小于4Ω 5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用 | ||
10.3 最大电流 最大功耗 | 10A 2KW (在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据) | ||
5、技术参数：
1. 产品型号 | WP-RT500-IPX3/4 | WP-RT1000-IPX3/4 | |||||
2. 试样限制
| 本试验设备禁止：易燃、易爆、易挥发性物质试样的试验或储存 腐蚀性物质试样的试验或储存 生物试样的试验或储存 强电磁发射源试样的试验或储存 放射性物质试样的试验或储存 剧毒物质试样的试验或储存 试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放 射性物质的试样的试验或储存 | ||||||
3. 容积、尺寸和重量 | |||||||
3.1. 标称内容积 | 500L | 1000L | |||||
3.2. 测试区内箱尺寸 W*H*D（mm） | 800*800*800 | 1000*1000*1000 | |||||
3.3. 整机外型尺寸 | 1400*1710*940 | 1600*1910*1140 | |||||
3.4. 重 量 | ( 150)KG | ||||||
4. 性能参数 | |||||||
4.1. 测试环境条件 | 环境温度为+5~+28℃、相对湿度≤85% | ||||||
4.2. 测试方法 | GB4208、IEC60529、GJB150、GB10485 | ||||||
4.3. 淋雨原理 |
| ||||||
4.4. 试验台尺寸 | ￠500mm | ||||||
4.5. 试验台高度 | 400mm | ||||||
4.6. 试验台转速 | 1 ~5n/min可调 | ||||||
4.7. 试验台材质 | 优质304不锈钢网孔板 | ||||||
4.8 摆管半径 | 300mm | ||||||
4.9. 摆管摆幅 | 1-300°（可调）步进电机控制 | ||||||
4.10. 摆管材质 | 优质304不锈钢无缝管 | ||||||
4.11. 喷孔直径 | φ0.4mm，水流速度0.07L/min | ||||||
4.12. 孔径间距 | 50mm | ||||||
4.13. 淋雨水压 | 50~150kpa(可调) | ||||||
5.控制系统 | |||||||
5.1. OYO微电脑控制器 | 1. 5.7英寸，640×480点阵，TFT彩色LCD显示器 2. 中英文菜单（可自由选择）触摸屏方式输入 3.故障报警及原因、处理提示功能 4.断电保护功能 5.日历定时功能 6.停电记忆功能 |
| |||||
5.2 系统控制原理 | 1.高效离心式不锈钢水泵，低噪音、低能耗 2.微型流量计，直观显示喷水流量 3. 抗振压力表，系统压力参数一览无余 4.可调式泄压阀，预防异常高压 5.RO过滤器，拆装维护方便，防止喷水孔堵塞 6.增设流量控制阀，自由调节系统压力 7.控制器+驱动器+步进电机精确控制试验台转速 8. 控制器+驱动器+步进电机精确控制摆管角速度 9.多功能显示面板：电源、运行、急停指示灯、闪光蜂鸣器和讯控接口 |
| |||||
6. 结构特征 | |||
6.1箱体结构 | 测试区、仪表电控区、机房分区设计，模块化组合，满足测试及维护的人性化的操作, 箱体底部采用高品质可固定式PU活动轮，便于客户移动。 |
| |
6.2 箱体材质 | 1.外胆材料：优质彩钢板静电喷涂 2.内胆材料：优质耐热耐寒不锈钢板 | ||
6.3 测试箱门 | 单开铰门（面对箱体时，左铰链，右把手） 硅橡胶紧迫密封装置带有大型观察窗，并配有不锈钢雨刷 | ||
7. 安全保护装置 | 1. 预防异常高压保护 2. 角速度安全限制 3. 电机过热保护 4. 过载及短路保护 5. 总电源相序和缺相保护（三相式电源适用） | ||
8. 其他配置 | |||
8.1电源线缆 | AC220V电源：三芯（单相两线+保护地线）电缆1条（约4米长） | ||
8. 总电源开关 | NFB断路器， | ||
9. 运输 试验机为整体式，整体运输 | |||
9.1 尺寸 | 最大运输尺寸（不含包装）： “参见3.3外型尺寸” | ||
9.2 重量 | 最大运输重量（不含包装）： “参见3.4.重量” | ||
10. 使用条件 由用户保证下列各项条件 | |||
10.1环境条件 | 1.温度：5℃～28℃ 2.相对湿度：≤85% 3.气压：86kPa～106kPa | ||
10.2供电条件 | AC220V电源要求： 1.单相两线+保护地线 2.电压范围：AC（220±10）V 3.频率允许波动范围：（50±0.5）Hz 4.保护地线接地电阻小于4Ω 5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用 | ||
10.3 最大电流 最大功耗 | 10A 2KW (在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据) | ||
